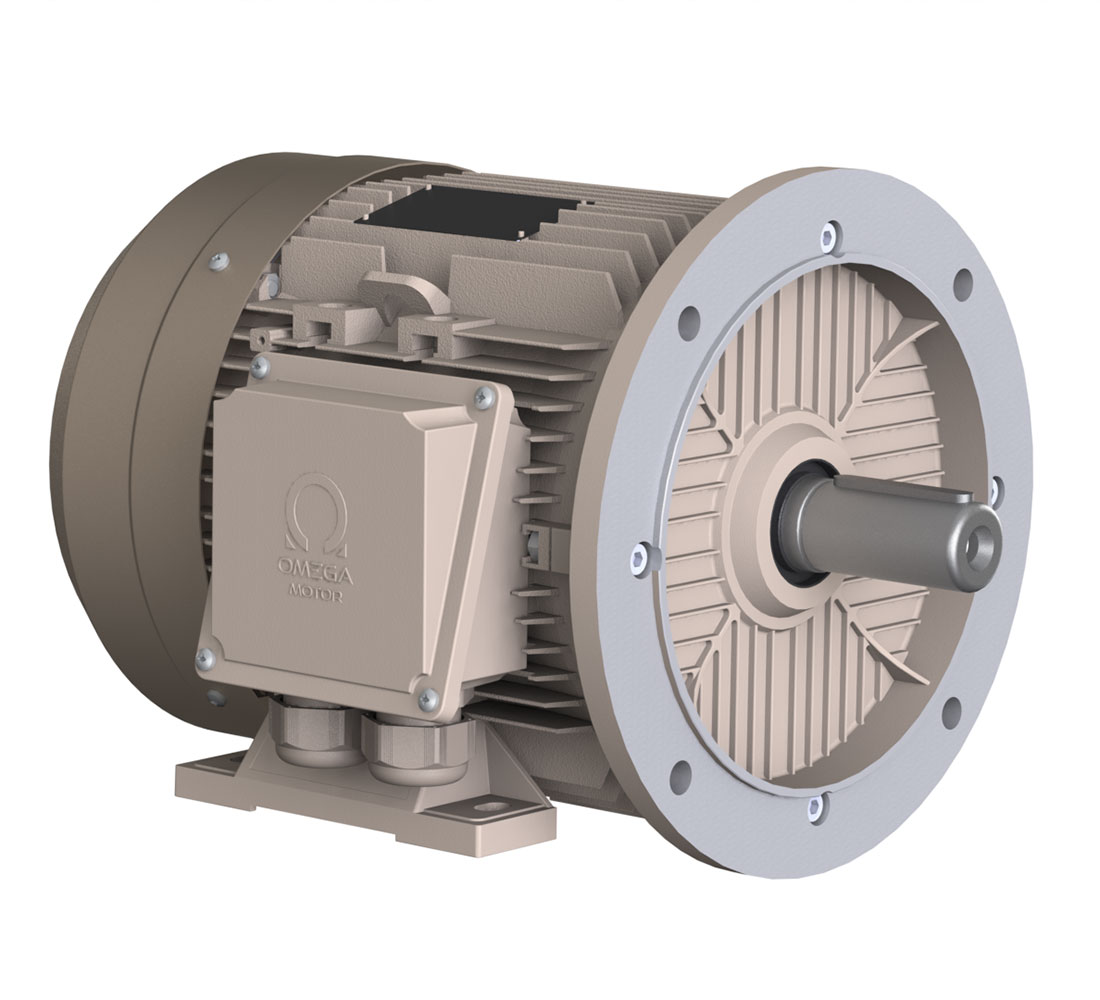

IE3 22kW 3000rpm, Al 180M2, 3Ph 50Hz 400V/690V D/Y, IMB35
| Product code | 3M0SA3E-18MA20CL0 | ||
|---|---|---|---|
| Engine Type | 3MAS 180M2 | ||
| Installation Layout | IMB35 | ||
| Terminal Box Location | On the left | ||
| Yield Class | IE3 | ||
| Rated Power | 22.00 kW | ||
| Synchronous Speed | 3000rpm | ||
| Body Material | Get | ||
| Body Size | 180M2 | ||
| pH | 3 | ||
| Frequency | 50 | ||
| Rated Voltage | 400 / 690 V (D/Y) | ||
| Number of Poles | 2 | ||
| Rated Current | 38.06 / 22.06 A ( / ) | ||
| Rated Torque | 71.20Nm | ||
| Moment of Inertia | 0.098 kg.m² | ||
| Load Status | 4/4 100% Load | 3/4 75% Load | 2/4 50% Load |
| Verim | 92,7 % | 93,3 % | 93,4 % |
| Güç Faktörü | 0,90 | 0,89 | 0,85 |
| Kalkış Akımı | 7,8 | ||
| Kalkış Momenti | 2,5 | ||
| Devrilme Momenti | 3,3 | ||
| Koruma Derecesi | IP 55 | ||
| Yalıtım Sınıfı | F F | ||
| Sıcaklık Artış Sınıfı | B B | ||
| Ortam Sıcaklığı | -20°C +40°C | ||
| Rakım | 1000 | ||
| Soğutma Yöntemi | IC 411 | ||
| Gürültü Düzeyi | 68 dB | ||
| Titreşim Sınıfı | Derece A | ||
| Çalışma Tipi | S1 | ||
| Servis Faktörü | 1,15 | ||
| Motor Dönüş Yönü | |||
| Yaklaşık Rotor Ağırlığı | 40,0 kg | ||
| Yaklaşık Motor Ağırlığı | 145,0 kg | ||
| Rulmanlar | Ön (6204 ZZ/CM) | Arka (6204 ZZ/CM) | |
| Yeniden Yağlama Periyodu | – | – | |
| Yağ Miktarı | – | – | |
| Yağ Cinsi | – |

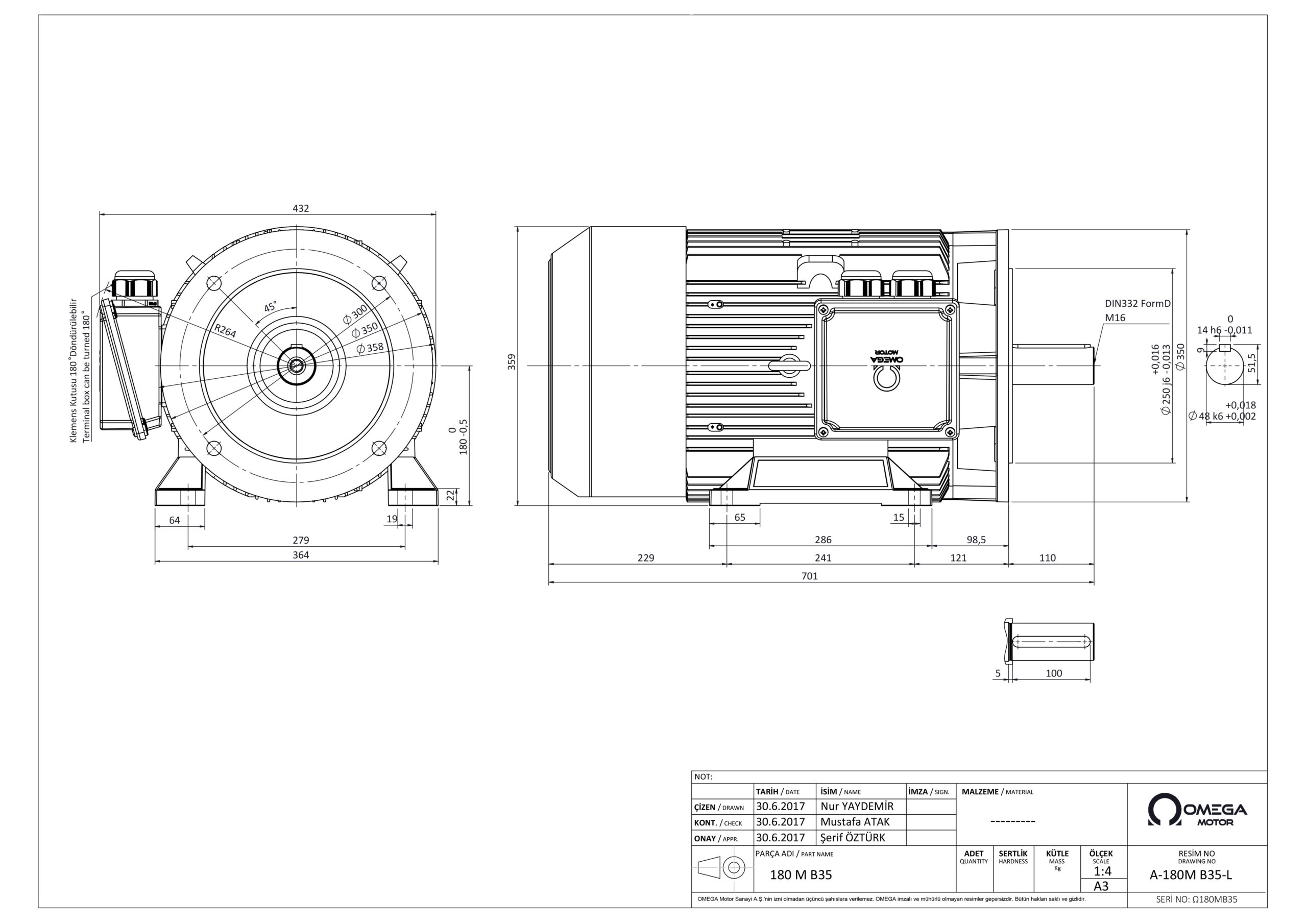

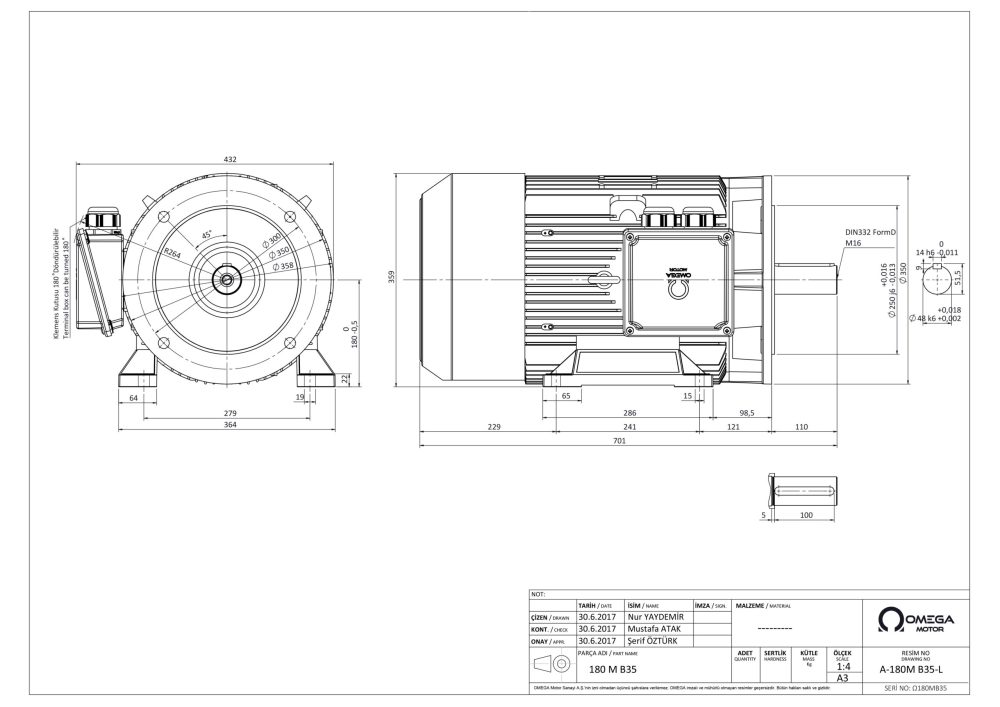

Drawings
